    北京监控安装工程中常用的海康威视NVR录像机的接入解码转发原理是什么?MG电玩北京监控安装工程公司详细阐述!

    发布日期:2023-05-07 / 点击次数:873

    北京监控安装工程中常用的海康威视NVR录像机的接入解码转发原理是什么?MG电玩北京监控安装工程公司详细阐述!

    在北京监控工程施工中是否有过下面的疑问:
    这台录像机,可以接什么监控摄像机呢?
    能不能全部都接300万甚至400万的高清摄像机?

    能不能接500万的摄像机?

    录像机会不会经常显示资源不足?

    录像机画面会不会卡顿?

    作为从业的你是否知道NVR有三种能力呢?

    接入能力,解码能力,转发能力


    第一,NVR接入能力

    单路最高像素:

    单路最高像素意味着录像机每一路最大能接入多少像素的摄像机。

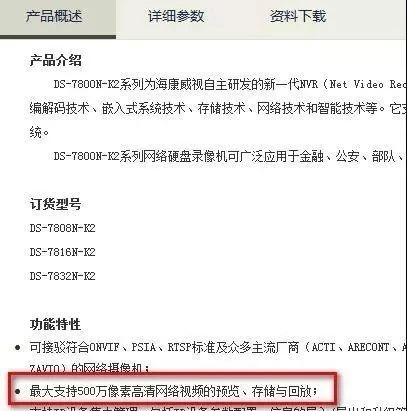

    可以通过官网参数查询到录像机的单路最高像素。
    比如,
    DS-7100N-SN为200万,
    DS-7800N-K1为500万。

    规律:尾缀为SN\SNH的产品最大能力通常为200万,尾缀为K1\K2\K4的产品最大能力通常为500万。

    常见错误:采购了4台300万像素的摄像机,却选择了单路最高像素为200万的DS-7104N-SN,只得将300万的摄像机降为200万摄像机使用,失去300万的效果。

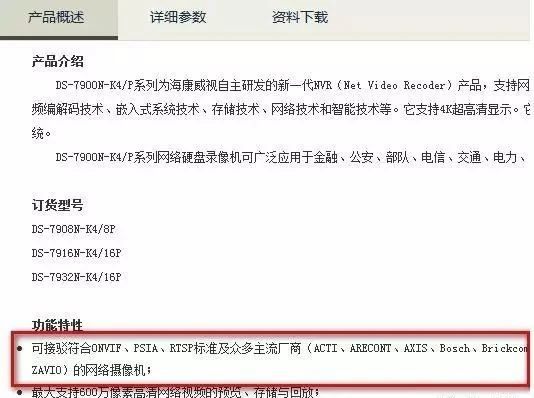

    支持品牌:
    网络产品必须前后端兼容才可以正常使用,所以在搭配录像机与摄像机时,首选同品牌的产品。
    如果不能选择同品牌的摄像机,通常需选择支持标准ONVIF协议的摄像机。


    接入带宽:

    接入带宽决定着一台录像机到底可以接几个几百万的摄像机,以及是否可以满路数接入几百万的摄像机。一般要计算一下:
    举例:
    DS-7808N-K1 官网查到接入带宽是80Mbps

    计划接入8个DS-2CD3T45D-I3,

    H.265的摄像机,400W分辨率,码率为4.5Mbps。

    4.5x8=36Mpbs<80Mbps
    接入带宽大于码流之和,所以DS-7808N-K1可接入8个DS-2CD3T45D-I3。
    海康威视渠道经销摄像机码率一览:
    编码方式像素型号举例码率
    H.265200WDS-2CD3T25-I32.5M
    300WDS-2CD3135F-I3.5M
    400WDS-2CD3345-I4.5M
    H.264100WDS-2CD1203-I32.5M
    130WDS-2CD3212-I3(B)2.5M
    200WDS-2CD3T20D-I34.5M
    300WDS-2CD3132F-IW6.5M
    400WDS-2CD3942F-I8.5M
    注:码率为主码率与子码率(0.5M)之和。


    录像机本地“网络接收剩余带宽”即剩余接入带宽,如剩余带宽小于摄像机的码率了,则无法添加。
    以上是对接入能力的介绍,在实际应用时,还应注意前后端产品类型搭配。如购买了项目高端型号的摄像机,就尽量选择项目高端型号录像机,若选择了71N-SN等经销经济产品,会出现预览、回放正常,但高端智能功能无法使用的情况。
    第二,NVR解码能力
    满足了上一节的条件,摄像机就可以被接入到录像机里了,但是接进来能否预览,是否会报“资源不足”错误呢?
    使用摄像机时,“接入”与“解码”是两个概念。如满足接入的条件,则可以被录像机正常添加,正常录像;但如果解码资源不够,正常添加的摄像机,会出现预览或回放时提示“资源不足”,必须使用电脑或手机远程预览或回放。
    什么是解码能力?
    解码能力是录像机本地输出时,对图像的处理能力。简单说就是录像机接VGA或HDMI显示器时,显示器上最大可以同时显示多少个几百万的画面,包括预览和回放两种情景。
    录像机取流机制:

    录像机解码能力受芯片限制,在不超过最大能力的情况下根据本地预览分屏模式自动选则主、子码流预览显示。

    分屏模式

    取流策略

    1画面

    (全屏)

    主码流

    (高清720P、960P、1080P、300W、400W、500W)

    4画面

    默认取主码流,当窗口主码流分辨率超过设备能力时自动切换为子码流

    6、8画面

    A、大窗口默认取主码流,当大窗口主码流分辨率超过设备能力时自动切换为子码流

    B、小窗口取子码流

    9、16、32画面

    子码流

    (标清CIF、QCIF、QVGA、VGA、D1)

    不同录像机解码能力

    目前主流录像机解码能力分三挡。

    序号

    解码总能力

    适用产品系列

    1

    4路720P

    (H.264)

    DS-7100N-SN、

    DS-7100N-SN/P、

    DS-7800N-SN、

    DS-7100N-SNH

    2

    4路1080P

    (H.265&H.264)

    DS-7800N-K1、

    DS-7800N-K1/C、

    DS-7808N-K2、

    DS-7816N-K2

    3

    8路1080P

    (H.265&H.264)

    DS-7832N-K2、

    DS-7800N-K2/8P、

    DS-7800N-K2/16P、

    DS-7900N-K4、

    DS-7900N-K4/8P、

    DS-7900N-K4/16P


    解码资源是否足够?
    拿我们K4的设备来说,解码资源有8路1080p,如7932N-SN接满32路400万的摄像机,会不会出现资源不足呢?

    不会。

    单画面:取主码流,8路1080p>400万
    32画面:取子码流,8路1080p=16路720p=32路4CIF
    摄像机默认子码率为4CIF,32个正好足够。

    “资源不足”怎么办?
    当多画面预览,录像机提示“资源不足”时,一般要做如下几个步骤。

    1,升级录像机
    录像机在最新版本对取流机制都做了优化,所以遇到此问题,推荐先把录像机升级到最新版本。
    2,查看取流


    录像机在预览的时候,左键单击画面会出现如上图的控制条,选择“通道信息”,如看到的是704x576(如上图),或640x480等较小分辨率,则取到的是子码流;如看到的是摄像机高清分辨率,如1920x1080,则是取到了主码流。
    根据录像机取流机制,9、16、32画面预览应取子码流,若此处查到的是主码流,则是子码流没取到,因而占用了解码资源,导致剩余资源不足,其他画面报错“资源不足”。
    因子码流是用于多画面预览,或网传远程预览,节约解码、带宽等资源,所以录像机对子码流有上限要求。
    对于老设备,子码流分辨率需≤4CIF 码率≤1024
    对于新设备,子码流分辨率需≤720p 码率≤2048
    3,修改子码流参数

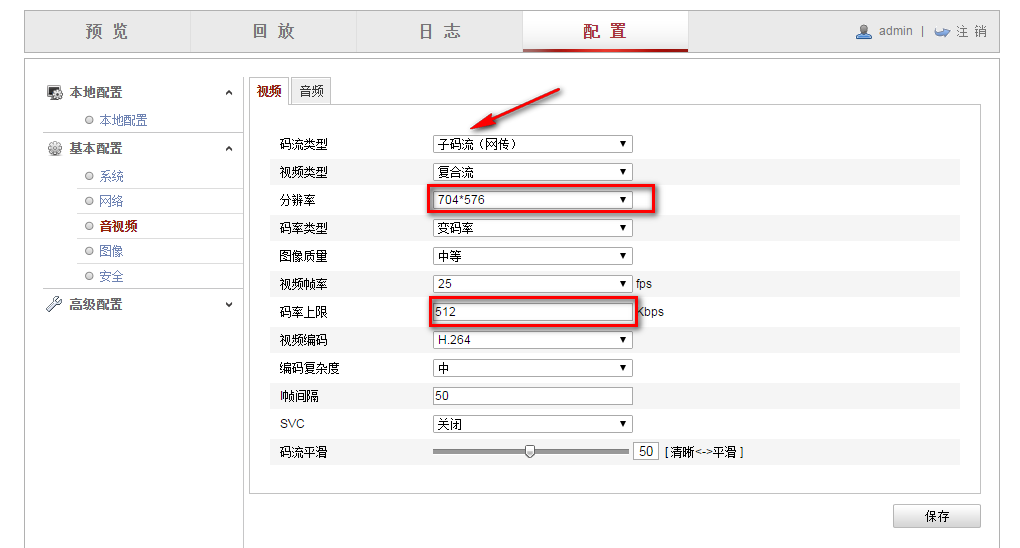

    如发现录像机没有取到某个通道的子码流,建议用IE浏览器直接访问网络摄像机,修改子码流参数,建议将分辨率改为4CIF,码率调为512k。
    为什么不在录像机上修改?
    子码流没取到时,录像机很有可能也没有获取到摄像机的子码流参数,会出现本地无法修改,或修改后不生效的情况。

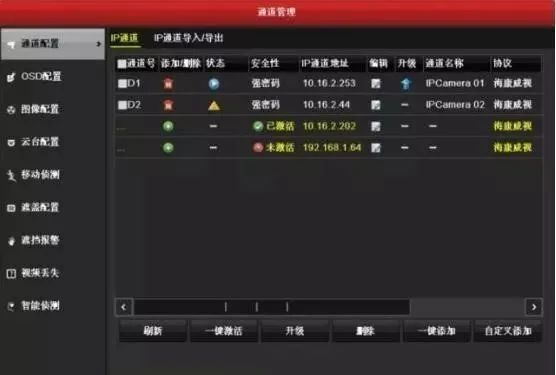

    4,重新添加摄像机
    成功修改摄像机参数后,在录像机本地界面中重新添加此摄像机。

    第三,转发能力

    转发能力一般用于平台,我们在客户端或者平台软件添加设备的时候一般就是直接添加录像机,然后平台软件里的设备里就可以看到NVR里面的所有摄像机,不管你是模拟,同轴还是网络的。

    当我们预览、回放,甚至用解码设备将摄像机图像上到电视墙的时候我们就用的是这个NVR的转发能力,一般与解码设备配套用的多,最常用的就是第三方IPC接入NVR时候,解码设备直接从NVR取流即可,一般NVR转发能力都很强大,通常并不需要考虑太多。
