同一个vlan，不同网段的主机如何互通，这个在小型网络中用的比较多，我们一起来看案例。

1、拓扑图

要求：实现拓扑图中，两个主机之间互访，他们同属于一个vlan

2、案例交换机配置(以华为交换机为例）

1）任意创建vlan，这里演示vlan100

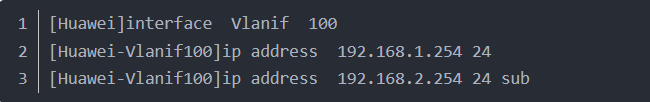

2）进入vlan100配置IP，注意第二个IP后面加sub

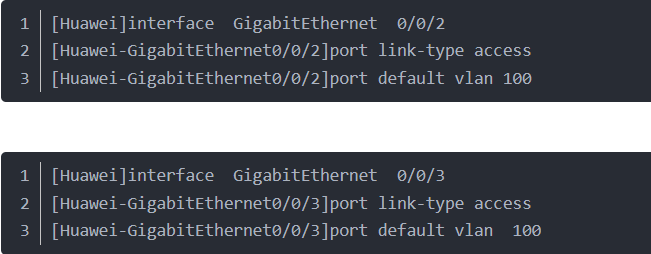

3）配置PC所连的交换机接口为vlan100，实现通信

3、测试192.168.1.1 ping 192.168.2.1通信正常

不同vlan之间的互访在很多的项目都有应用，我们一起来看下。

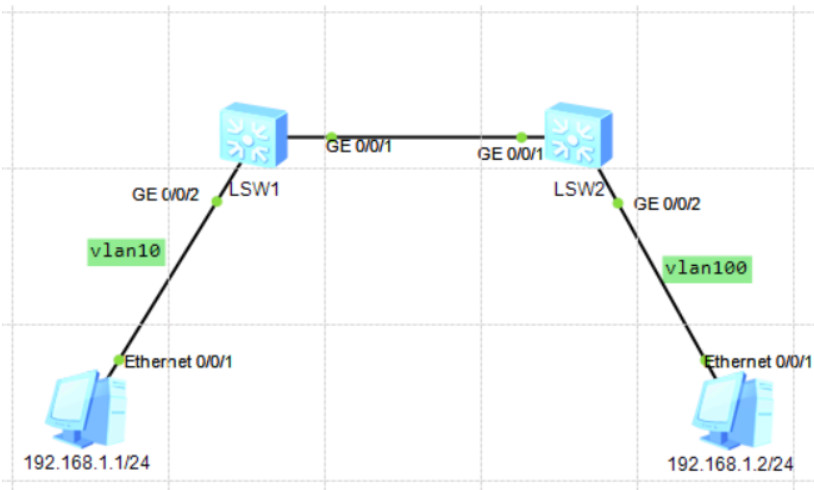

1、拓扑图

要求：实现拓扑图中两个不同vlan的主机，它们可以互访。

2、案例配置

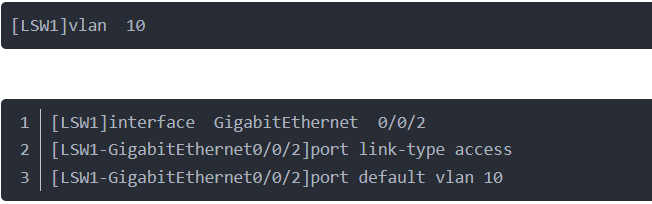

1）交换机1（LSW1)划分vlan，加入端口。

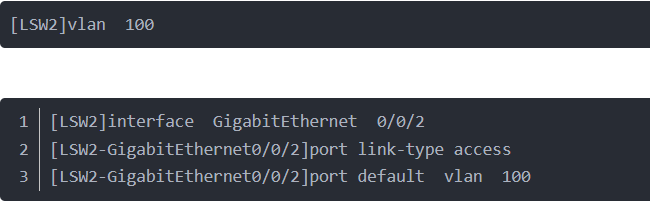

2）交换机2(LSW2)划分vlan

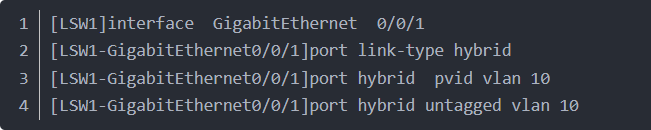

3）LSW1配置hybrid接口，数据包出交换机的时候移除标签后再转发，当接收对端发送过来的数据包就打上默认PVID号。

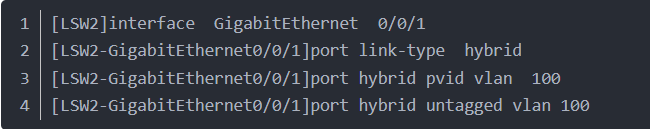

4）LSW2同理

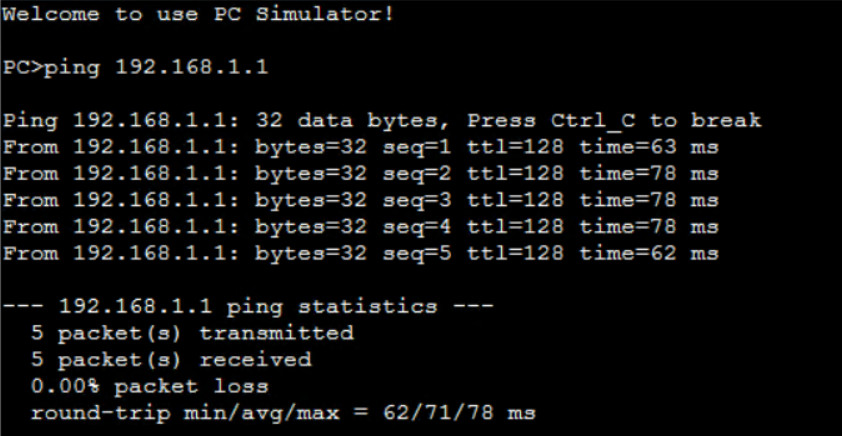

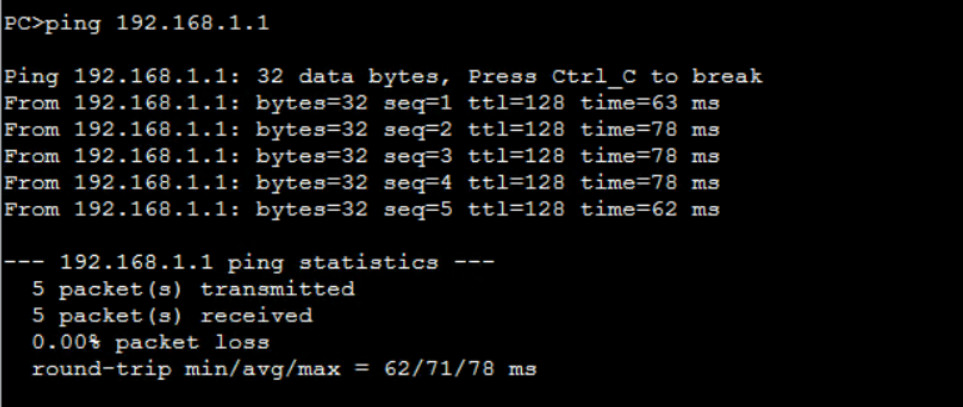

3、测试192.168.1.2 ping  192.168.1.1，通信正常。
