北京数据中心布线系统走线方式哪种好？凯源恒瑞润北京监控安装公司详解上走线和下走线优缺点！

发布日期：2023-07-08 / 点击次数：582

北京数据中心布线系统走线方式哪种好？凯源恒瑞润北京监控安装公司详解上走线和下走线优缺点！

对于布线系统如果初期规划走线方式不合理，后期将会花费几倍的时间来调整。

一、什么是上走线、下走线？

在数据中心项目中，布线系统主流的走线方式一般分为上走线和下走线两大类。

什么是上走线

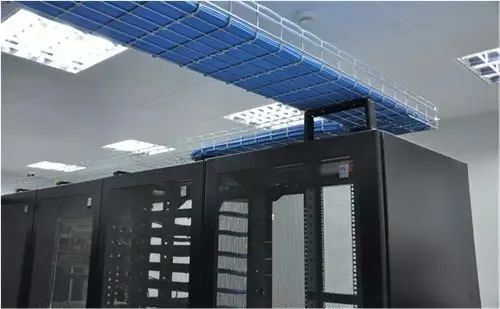

上走线是指线缆敷设在机柜设备上方预安装好的桥架上，在天花水泥板上打孔固定吊线架，布线，放线到每个机柜。



什么是下走线

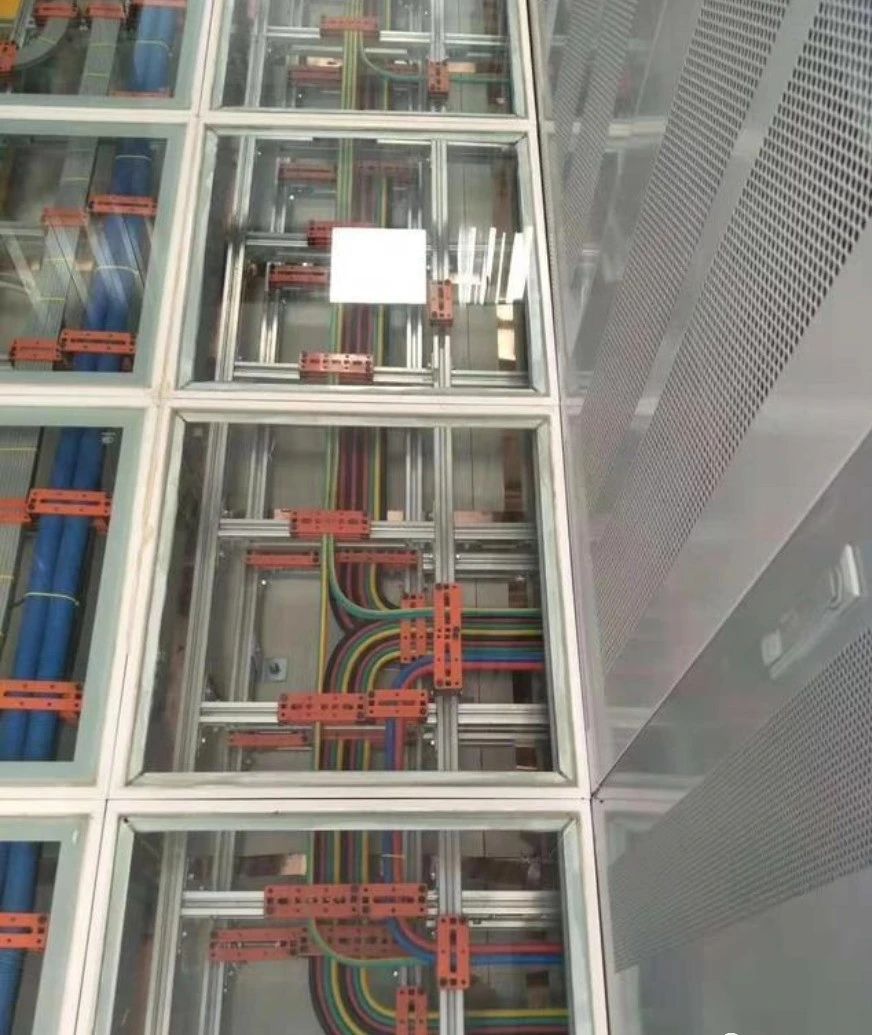

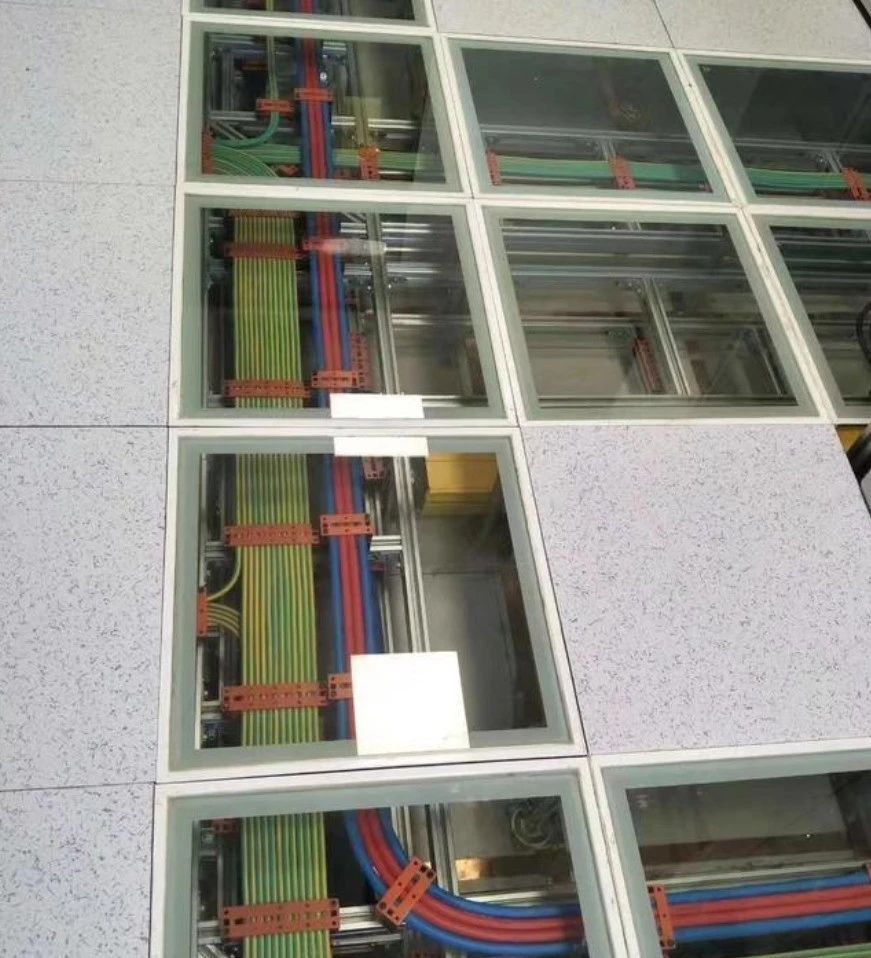

而下走线是指线缆敷设在活动地板下，有直接敷设在地上以及地板下的桥架上。




二、上走线、下走线那个好？

上走线在近些年的流行，与机房规模不断升级、下送风制冷方式的流行、用户对维护管理的重视等密不可分，上走线便与后期维护与扩展。
相对而言，下走线机房时间长了后，不防鼠、灰尘大、不易维 护、不利于消防等致命缺陷。
另外，目前国内数据中心项目建筑层高有限，“下走线”占用的净高会高于“上走线”，在机房平面布局和未来变化中也缺乏灵活性。


另外机房和布线工程技术规范文件中，对“布线工程实施要求”有明确说明：机房内强、弱电走线应明显分开，以避免电磁干扰，最好的方式是强电采用地板下走线，弱电采用上走线，强电采用线槽，弱电采用吊装金属梯架。
当然，这也并不是说下走线一无是处，下走线也有应用，相对而言，下走线在敷设简便性、成本等方面，有一定的优势，下走线方式不影响机房的美观度， 相对而言降低了对于施工线缆管理的要求，且施工更快。


而上走线在线缆密度和容量较大时，会对走线架造成很大压力，对于网格式桥架上走线方式来，对于布线系统的施工绑 扎，线缆管理要求非常高，施工质量好坏将直接影响整体数据中心的外观。


所以，一般做好了防静电板，也可以采用下走线，采用哪种走线还要考虑到客户对数据中心的要求比如成本、维护、机房升级、工期等。

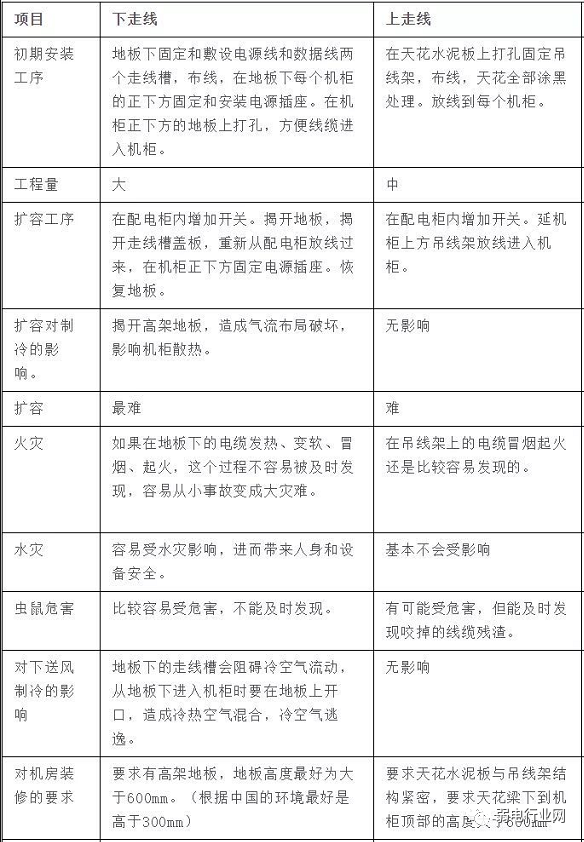

最后有一张表进行了对比：
